电力电缆

1. 电力电缆线路概述

电力电缆线路构成

a、 电缆本体（一般简称电缆）

b、 附件--中间接头（关键点在于恢复电缆本体结构 ）

终端头（户内式、户外式、插拔式）

c、 其他安装器材（桥架、穿管、放火材料等）

电缆输电特点：高压输电导线通过固体绝缘体隔离后被封闭在接地的金属屏蔽内部。

架空输电特点：高压输电导线通过空气绝缘体隔离，大地为地电极）

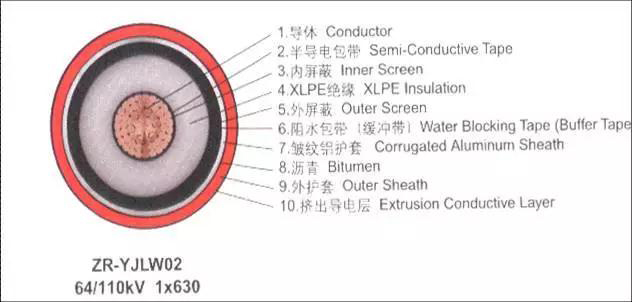

2. 电力电缆本体基本结构及各组成部分的作用和特点（以最常用的交联聚乙烯电缆为例)

导体是提供负荷电流的通路。其主要技术指标和要求：

1）导体截面和直流电阻：由于电流通过导体时因导体存在电阻而会产生热，因此，要根据输送电流量选择合适的导体截面，其直流电阻应符合规定值，以满足电缆运行时的热稳定要求。

2）导体结构：导体也是电缆工作时的高压电极，而且其表面电场强度最大，如果局部有毛刺则该处的电场强度会更大。因此，设计和生产中以及使用部门在制作接头的导体连接时，要解决的主要技术问题之一就是力图使导体表面尽量做到光滑圆整无毛刺，以改善导体表面电场分布。
